標準 AC 充電ソケット
EV 充電アプリケーション

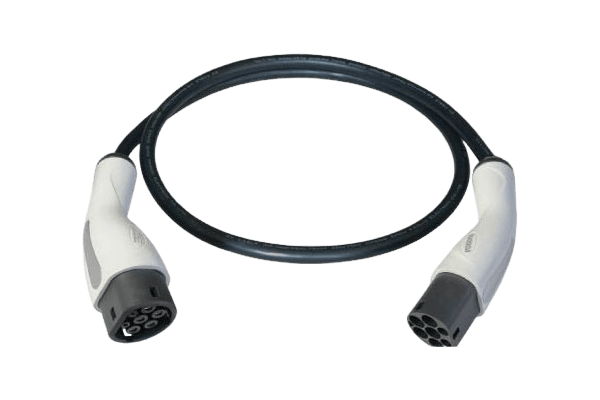

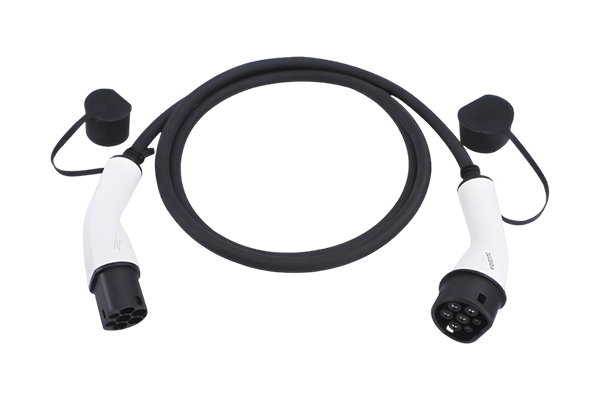

充電モード 3 接続方式 B2 タイプ 2 16A/32A、250V/415V
充電器と車両間の電気接続
特徴
IEC 62196-2 の規制と要件に適合
製品アセンブリは IEC 61851-1 充電モード 3 に適合
エレガントな外観、人間工学に基づいたデザイン、使いやすさ
保護等級：IP55（動作状態）
機械的性能-
機械的寿命: 無負荷プラグイン/引き抜き > 10000 回
耐衝撃性: 1mの落下と2トンの衝突に耐えます。
環境的性能-
動作温度：-30℃～+50℃
応用材料-
ケース素材: 熱可塑性プラスチック、難燃性グレード UL94 V-0
コンタクトスリーブ：銅合金、銀メッキ
信頼の素材、難燃性、耐圧性、耐摩耗性、耐衝撃性、耐油性
電気的性能-
定格電流：16A/32A
動作電圧: 250V/415V
絶縁抵抗：>100MΩ(DC1000V/1分間)
端子温度上昇: <50K
耐電圧：AC2500V/1分間
接触抵抗: 0.5mΩ最大
機種選定と標準ケーブル
| モデル | 定格電流 | ケーブル仕様 |
|---|---|---|
| 2080-2090-16-XC | 16A/単相 | 3×2.5mm2+2×0.5mm2(TPE)/3×2.5mm2+1×0.75mm2(TPU) |
| 16A/三相 | 5×2.5mm2+2×0.5mm2(TPE)/5×2.5mm2+1×0.75mm2(TPU) | |
| 2080-2090-32-XC | 32A/単相 | 3×6mm2+2×0.5mm2(TPE)/3×6mm2+1×0.75mm2(TPU) |
| 32A/三相 | 5×6mm2+2×0.5mm2(TPE)/5×6mm2+1×0.75mm2(TPU) |

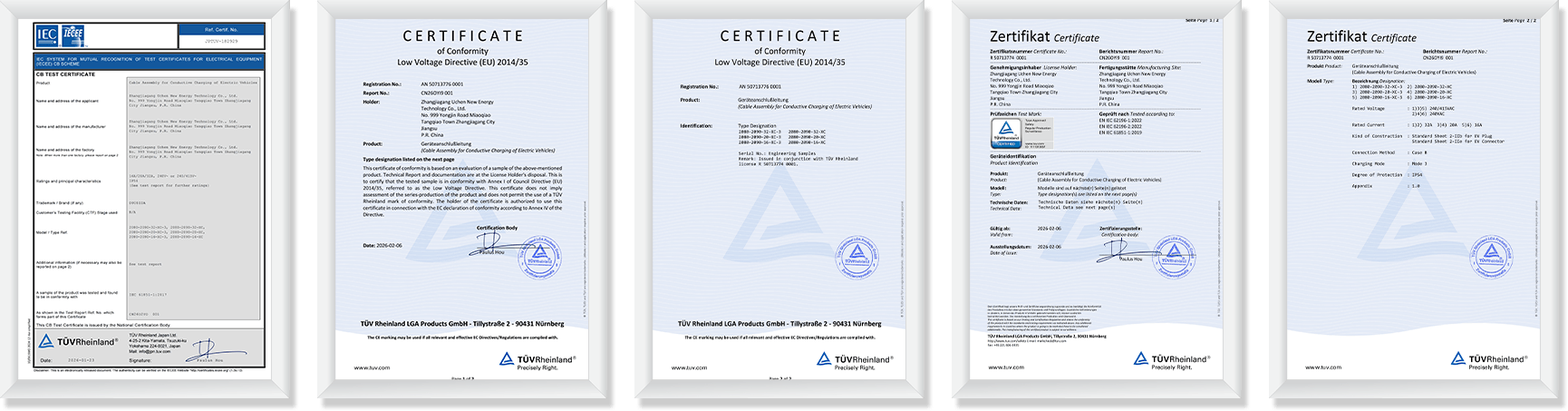

登録証明書
