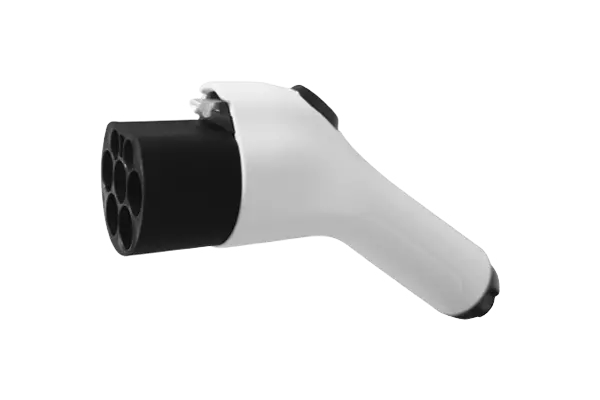

GB/T AC車両用コネクタ（定格電流：16A/32A）
電気自動車との接続
特徴
GB/T20234.2の規制と要件に適合
この製品はPREMIUM高品質充電証明書を取得しています。
証明書番号: 2026PC-C-07-V9C-DSI-EV32P
エレガントな外観、人間工学に基づいたデザイン、使いやすさ
保護等級：IP55（動作状態）
機械的性能-
機械的寿命：無負荷挿抜＞10000回
結合挿入力：＜100N
耐衝撃性: 1m の落下と 2 トンの衝突に耐えます。
電気的性能-
動作温度：-30℃～+50℃
応用材料-
ケース素材: 熱可塑性プラスチック、難燃性グレード UL94 V-0
ピン: 銅合金、銅合金、銀メッキ、熱可塑性チップ付き
偶発的な接触を防ぐ熱可塑性チップを備えた端子
電気的性能-
定格電流：16A/32A
動作電圧: 250V
絶縁抵抗：＞100MΩ(DC1000V/1分間)
端子温度上昇：＜50K
耐電圧：AC2500V/1分間
接触抵抗: 0.5mΩ最大
機種選定と標準ケーブル
モデル | 定格電流 | ケーブル仕様 |
|---|---|---|
V9C-DSI-EV16P | 16A | 3×2.5mm2+1×0.75mm2 |
V9C-DSI-EV32P | 32A | 3×6mm2+3×0.75mm2 |
