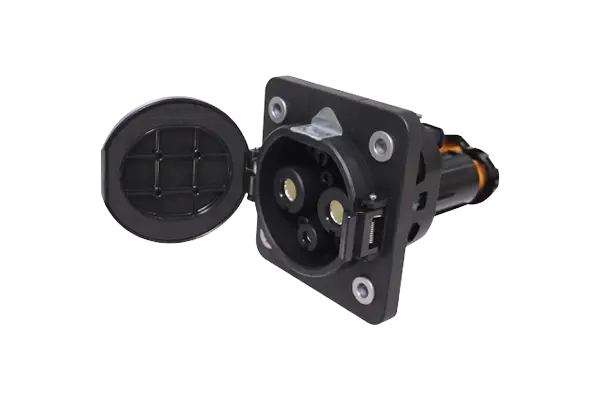

GB/T DC車両インレット（定格電流：300A/400A/500A）
電気自動車との接続
特徴
GB/T20234-2023 の規制と要件に適合
フロント装着済み
クラムシェル保護カバー
保護等級: IP54; IP55 (動作条件)
機械的性能- 機械的性能
環境性能-
動作温度：-30℃～+50℃
応用材料-
ケース素材: 熱可塑性プラスチック、難燃性グレード UL94 V-0
コンタクトスリーブ：銅合金、銀メッキ
信頼の素材、難燃性、耐圧性、耐摩耗性、耐衝撃性、耐油性
電気的性能-
定格電流: 300A/400A/500A
動作電圧: 1000V/DC
絶縁抵抗：＞100MΩ(DC1000V/1分間)
端子温度上昇：＜50K
耐電圧：AC3000V/1分間
接触抵抗: 0.5mΩ最大
機種選定と標準ケーブル
モデル | 定格電流 | ケーブル仕様 |
|---|---|---|
V5-DSD-G-EV-300S | 300A | 2*70mm²+1*25/16/10/6mm²+8*0.5mm² |
V5-DSD-G-EV-400S | 400A | 2*95mm2+1*25/16/10/6mm2+8*0.5mm2 |
V5-DSD-G-EV-500S | 500A | 2*120mm²+1*25/16/10/6mm²+8*0.5mm² |
