標準 AC 充電ソケット
自社開発の最先端のインテリジェント充電調整技術と複数の安全保護システムを利用して、充電体験を完全に保護します。製品は複数の世界的な権威ある認証に合格しています...

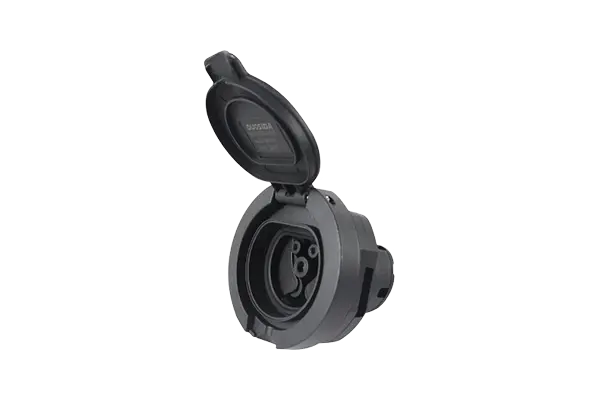

TYPE 2 ACソケット（動作電圧：AC250V/415V）
充電ステーションの電気接続
特徴
IEC 62196-2 の規制と要件に適合
背面取付、端子圧着
シャッターとカバー付き
保護等級：IP55（動作状態）
機械的性能-
機械的寿命：無負荷挿抜＞10000回
結合挿入力：＜100N
環境性能-
動作温度：-30℃～+50℃
応用材料-
シートシェル: 熱可塑性プラスチック
端子：銅合金、銀メッキ
内核: 熱可塑性プラスチック
電気的性能-
定格電流: 16A/32A/50A/63A
動作電圧: 250V/415V AC
絶縁抵抗：＞100MΩ(DC1000V/1分間)
端子温度上昇：＜50K
耐電圧：AC2500V/1分間
接触抵抗: 0.5mΩ最大
機種選定と標準ケーブル
モデル | 定格電流 | ケーブル仕様 |
|---|---|---|
V5-DSIEC2a-GEL-EV16S | 16A単相 | 3×2.5mm2+2×0.75mm2 |
16A三相 | 5×2.5mm2+2×0.75mm2 | |
V5-DSIEC2a-GEL-EV32S | 32A単相 | 3×6mm2+2×0.75mm2 |
32A三相 | 5×6mm2+2×0.75mm2 | |
V5-DSIEC2a-GEL-EV50S | 50A三相 | 5×10mm2+2×0.75mm2 |
V5-DSIEC2a-GEL-EV63S | 63A三相 | 5×16mm2+2×0.75mm2 |
